超声波传感器 DBC4-4000-M18-12-V5

超声波传感器 DBC4-4000-M18-12-V5

产品类型：超声波传感器

检测距离(mm)：0-4000mm

换能器频率：85KHz

参考目标物：接收器

工作电压：10 ... 30 V DC ，纹波 10%SS

输出信号：PNP；常开

防护等级：IP67

技术参数
安装尺寸

感应范围：0 ... 4000 mm ，发射器和接收器之间的距离是 500 mm - 4000 mm
对射模式：单路径超声波开关
参考目标物：接收器
换能器频率：85 kHz
指示灯/操作键
绿色 LED：显示阵列
OFF: 没有超声波信号
闪烁: 不确定的区域
ON: 确定接收到信号
黄色 LED：开关状态
电气特性
工作电压：18 ... 30 V DC ，纹波 10%SS
空载电流：35 mA 发射器
25 mA 接收器
输出
输出类型：2 路开关输出，PNP，常开/常闭（互补）
额定工作电流：200 mA
电压降：≤ 2,5 V
接通延时：100 ... 3000 ms
开关频率：≤ 15 Hz

尺寸：Φ40mm*90mm
许可和认证
UL认证：cULus Listed，一般要求
CSA 认证：cCSAus Listed, 一般目的
CCC 认证：最大工作电压为 36 伏的产品，无需经过许可认证，且因此无须配备CCC-标识。
周围环境
环境温度：0 ... 60 °C (32 ... 140 °F)
储存温度：-40 ... 85 °C (-40 ... 185 °F)
机械特性
连接类型：连接器 M12 x 1 , 5 针
防护等级：IP65
材料：
外壳：黄铜镀镍，塑料外壳PBT
重量：160 g 每个传感器

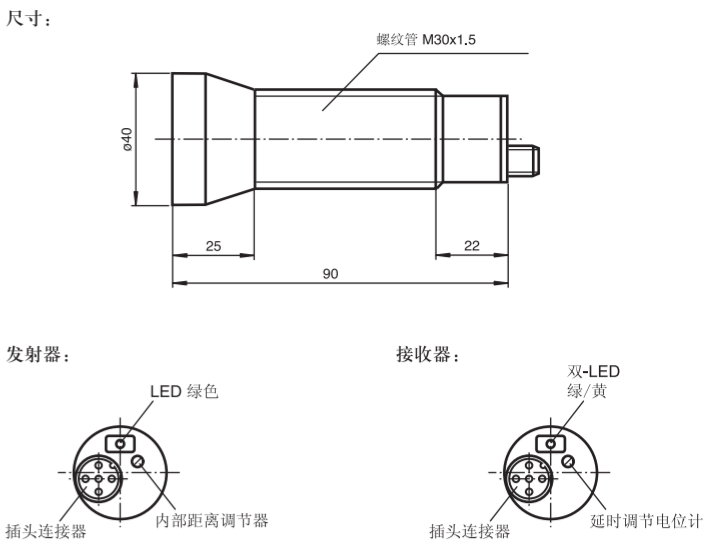

尺寸图

尺寸图

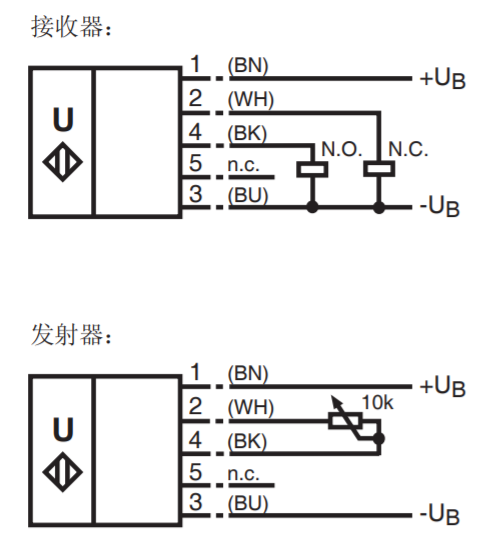

连接图

连接图
