M8 4Pin 电缆连接器、直头、母头

内螺纹线组,M8,4 针,PVC 电缆(电缆长度可定制)

形式:直头,母头

针/孔位数:3,4,5位及电缆长度可选

直径:M8

线芯:4 x 0.34 mm2

防护等级:IP67

编码:A,B,D可选

  • 技术参数
  • 安装尺寸

产品阐述

  • 内螺纹线组,M8,4 针,PVC 电缆

一般特性

  • 针脚数:4
  • 接口1:插座
  • 接口设计1:直的
  • 线缆末端1:M8
  • 接口2:电缆尾部没有东西

电气特性

  • 工作电压:最大 250 V AC/DC
  • 工作电流:最大 4A
  • 体积电阻:< 5 mΩ

与标准和规范体系的一致性

  • 防护等级:EN 60529:2000
  • 标准:IEC 61076-2-101:2008
  • 可燃性:把手:UL 94
  • 导线:IEC 60332-2-2:2004

周围环境

  • 环境温度:柄: -40 ... 90 °C (-40 ... 194 °F)
  • 电缆,固定式: -25 ... 70 °C (-13 ... 158 °F)
  • 电缆,弯曲式: -5 ... 70 °C (23 ... 158 °F)
  • 污染程度:3
  • 接触原理:弹簧型插座
  • 针直径:1 mm
  • 防护等级:IP67/IP68/IP69k
  • 接触体:铜锌/金
  • 接触面:金
  • 柄:TPU
  • 电缆:PVC
  • 开槽螺母:镀锌
  • 内部绝缘:PVC
  • 电缆:细软,柔性
  • 外壳直径:Ø 4,8 mm
  • 弯曲半径:> 10 x电缆直径,移动
  • 线芯:4 x 0.34 mm2
  • 导体结构:19 x 0,15 mm Ø
  • 长度:10 m
  • 连接材料:HB
  • 外壳:V-2
  • 电缆:耐火

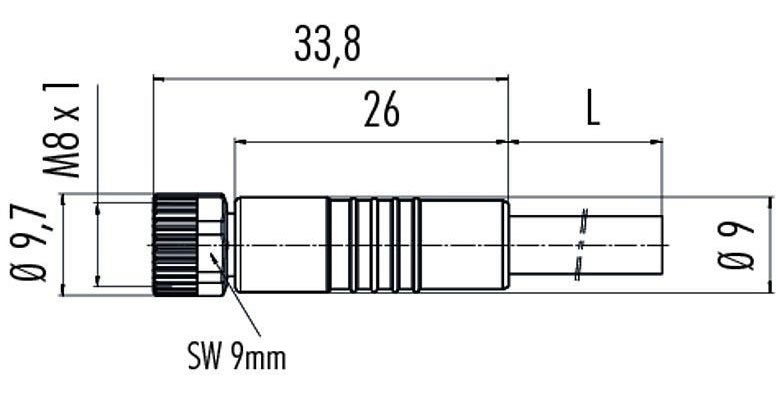

尺寸图

尺寸图

针位图

针位图
